PAVIMENTAZIONI IN LEGNO MASSELLO
INFORMAZIONI SPECIFICHE

SISTEMA SPORTIVO JUNCKERS BLUBAT
Sport

D 6.2



D 6.2




JUNCKERS BLUBAT

D 1.0

Informazioni generali

D 1.2

Informazioni sul sistema a travetti

D 6.2

Informazioni Specifiche

D 6.2.1

Istruzioni per la posa

Fig. 1

DESCRIZIONE GENERALE DEL SISTEMA

Il sistema sportivo Junckers Blubat è composto da listoni in legno massello con spessore 22mm inchiodati a una resistente struttura con travetti prefabbricati. Questo sistema è un pavimento sportivo di tipo “area elastica” con livelli standard di assorbimento degli urti e di rimbalzo palla che lo rendono adatto alla pratica di diverse discipline sportive, squash incluso.

L’altezza della costruzione è di 52mm o 67mm o 79mm a seconda del travetto scelto, vedi Fig. 2

Il sistema sportivo è conforme alla Normativa EN 14904:A3.

Note: La documentazione completa del sistema sportivo comprende le schede D 1.0, D 1.2, D 6.2 e D. 6.2.1, vedi Fig. 1.

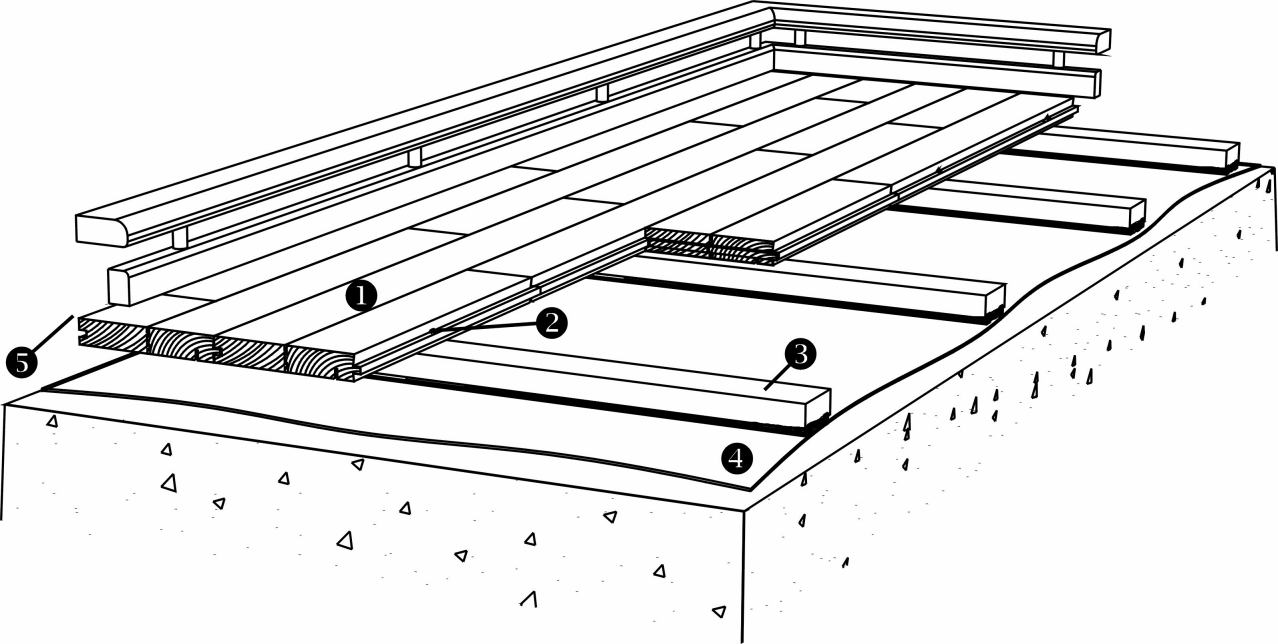

COMPONENTI

1 – Listoni
Listoni Junckers per lo sport 22mm 2- strips
Essenze: Faggio, Sylvaket, Acero e Frassino
Scelte: Champion (Classic), Premium (Harmony) e Club (Variation) - Vvdi anche B 2.0

2 – Chiodi
J – Chiodi Junckers 2,2x45mm

3 – Struttura a travetti Blubat
Travetti impiallacciati 30mm o 45mm o 57mm x 45
Strisce 9x45 di gomma fissate alla parte inferiore del travetto
Posizionamento travetti: c/c 411,1mm (411) c/c 336,4mm (336)

4 – Barriera al vapore
Barriera al vapore Junckers – vedi anche D 1.2

5 – Distanza dai muri per la dilatazione
1,5mm per metro di larghezza su ogni lato e 1mm per metro di lunghezza su ogni lato finale, ma minimo 30mm in entrambi i casi. La distanza dovrà essere lasciata anche in corrispondenza di specifici punti come per es. colonne - vedi anche D 1.2

Fig. 3


SPECIFICHE DEL SISTEMA

Listoni in legno massello con spessore 22mm inchiodati a una struttura con travetti prefabbricati. La struttura è realizzata con travetti singoli impiallacciati con misure 30mm o 45mm o 57mm x 45 e sui cui è stata montata, nella parte inferiore, una striscia di gomma con spessore 9mm.

Il sottofondo/massetto deve essere piano con una deviazione massima di 2mm su 1,5m (In Inghilterra: 3mm su 2m).

Il sottofondo/massetto deve essere liscio/levigato. Ogni irregolarità deve essere corretta prima della posa.


LISTONI

I listoni sono inchiodati ai travetti in base alla regola fissa dei “ 10 listoni”, vedi D 1.2.

I listoni vengono posati in modo continuo con una distribuzione ben definita dei giunti delle loro teste, fila per fila di 2 per centri di listone, per es. 822.2mm con interasse 411,1mm o 4 percentri di listone per es. 1345,6mm con interasse 336,4mm. In questo modo i giunti in testa dei listoni saranno sostenuti, vedi anche D 6.2.1.


PUNTI DE RESISTENZA PORTANTE

Il sistema sportivo Junckers Blubat è testato e approvato per i massimi punti di resistenza portante sotto indicati, in base all’area di carico e il centro dei listoni:

c/c 336mm:
Diametro, 25mm: 4,.5 kN ( ͌450kg) 100x100mm: 5.5 kN ( ͌600kg)

c/c 411mm:
Diametro, 25mm: 4,0 kN ( ͌400kg) 100x100mm: 5,0 kN ( ͌550kg)

Fig. 4

RESTISTENZA PORTANTE

Il sistema sportivo Junckers Blubat è disegnato per garantire buone proprietà tecniche in relazione ai carichi previsti per le attività sportive.

La resistenza portante del sistema dipende principalmente dal tipo di carico e dall’area di carico. La Tabella 1 indica l’uso del sistema sportivo in base alle classi di carico della Certificazione EN 1991-1-1. Per valori specifici di resistenza portante, vedere la Fig. 4.
Per ulteriori definizioni di classi e tipi di carico, vedi D 1.0 – Durezza e resistenza portante

Tabella 1

Tipo di carico

Categoria di carico

Area e punti di carico

Carico rotante

C4: Sale per attivitá psica per es. palestre teatri

Approvato*

Approvato**

C5:  Sale che potrebbero essere affollate per es. palazzetti incl. stands.

Approvato

Approvato**

*Area di carico min. 200x200mm
**Carico rotante, vedi D 1.0 – Tabella 2


CONSUMO DEI MATERIALI

Consumo netto per area di 1000mq. (lunghezza x larghezza = 40x25m) con struttura Blubat:



Interasse 336

Interasse 411

Listoni

Area + 2% sfrido

Area + 2% sfrido

J-chiodi

25,000 pz

20,000 pz

Travetti

3,000 mtl

2,500 mtl

False anime

67 pz (5 confezioni)

67 pz(5 confezioni)

Barrere al vapore

Area + 15% sfrido

Area + 15% sfrido

Colla per attaccare le teste

3 barattoli (3 x 0.75 litre)

3 barattoli (3 x 0.75 litre)
